Tv SANYO 21"slim vertical menyempit

Dateng salah seorang langgananku membawa sebuah tv merk Sanyo,menurut dia tv ini baru dia beli sekitar 6 bulan yang lalu dan sekarang sudah rusak dengan keluhan gambar tv menyempit hingga hanya sekitar 3 jari saja gambarnya, klo suara normal kata yang empunya tv.
kemudian setelah mendapat keterangan tv saya coba hidupkan sebentar kemudian saya bongkar, dan terlihat mesin masih mengkilap belum tersentuh solder, oh ya tuk data data tv tersebut yaitu:
Tv Sanyo 21" slim type CG21YS22B ,sasis FC 8 - A 21 yang menggunakan Program menggunakan ic tunggal LV761132C (ic laba-laba tempel bawah) memory 24c16 , suplay menggunakan STR W 6753 , Horizontal C6093 , Vertical LA 78141 , sound LA 42205 , dan FBT menggunakan  JF0501 - 32639.
setelah mencatat data datanya kemudian saya periksa bagian tv yang mengalami keretakan kemudian saya solder 1 per 1 bagian  yang retak soldran nya, kemudian saya lakukan pengukuran teg dan ternyata semua masih normal kecuali tegangan Vertical yang biasanya menggunakan tegangan sekitar 24v tepapi ini terukur 30v, dan saya berpikir emang segini apa kelebihan, kemudian pencarian kerusakan saya lakukan dan ternyata kerusakan berasal dari berubahnya nilai nilai elco di sekitar blog vertical diantaranya elco 2200uf 25v ,220uf 35v, 10 uf 35v, 22 uf 35v , dan tanpa basa basi langsung saya ganti elco2 disekitar ic vertical, dan utuk memastikan apakah teg B+ ic vertical pas atau tidak maka saya pasang icAN  7824 kemudian tv saya hidupkan, dan setelah hidup kemudian tv terlihat cacat gambarnya tidak seperti biasanya, kemudian saya lepas kembali ic AN 7824 tadi, kemudian tv saya hidupkan dan ternyata tv hidup dengan sempurna , maka dengan sempurnanya gambar tv tersebut maka syukur Alhamdulilah  berakhirlah pekerjaan  servican tv sanyo tersebut dan tvpun saya tutup dan saya setel sekalian mengetes tv tersebut dan tinggal nunggu bayaran .
semoga apa yang alami bisa berguna dan bermanfaat amin..............

Membuat sub-menu link blogspot

Membuat sub-menu link blogspot sebagai menu navigasi blogspot contohnya seperti yang terlihat bawah ini

      BERANDA       !      LINK 1       !       LINK 2     !      LINK 3

Langsung aja ke Tkp, Gak usah panjang lebar kita langsung ke permasalahan utama.

1. Login ke dashboard blogspot
2. Pilih Rancangan »» Edit HTML
3. Tempatkan kode CSS berikut diatas kode ]]></b:skin>

#sub-menu {background:#0000AA; font-size:13px;  font-family:verdana,sans-serif;  color:#ffffff;  overflow:hidden;  padding:8px;  border:1px solid #BB0000;}  #sub-menu a:link {color:#fff;} #sub-menu a:visited {color:#fff;} #sub-menu a:hover {color:#BB0000;  text-decoration:none;}  #sub-menu ul {margin:0px; padding:0px;  text-align:center;} #sub-menu li {display:inline;  list-style-type:none;  margin:0px; padding:0px;} #sub-menu ul li a, #sub-menu ul li a:hover {font-size:13px; color:#fff; margin:0px; padding:px;  text-decoration:none;  text-transform:uppercase;} #sub-menu ul li a:hover {color:#BB0000;  text-decoration:none;}

Kemudian tempatkan kode HTML berikut diatas kode <div id='content-wrapper'> atau biasanya bertuliskan <div id='wrapper-content'>

<div id='sub-menu'>

<ul>

<li><a expr:href='data:blog.homepageUrl'/>BERANDA</li>

<li class='page_item page-item-2'>

<a href='LINK YANG DITUJU'>LINK 1</a></li>

<li class='page_item page-item-2'>

<a href='LINK YANG DITUJU'>LINK 2</a></li>

<li class='page_item page-item-2'>

<a href='LINK YANG DITUJU'>LINK 3</a></li>

</ul>

</div>

Terakhir simpan tempalate dan lihat hasilnya.

Dari kode diatas akan terlihat seperti tampilan pada blog ini, silahkan sesuaikan kode warna sesuai kehendak kamu pada kode CSS-nya dan Ganti tulisan yang berwarna Biru sesuai kehendak kamu dan ganti alamat blog dengan alamat kamu. Biasanya link yang di pasang pada sub-menu berisi link kategori atau link label. Tapi semuanya terserah kamu mau di beri link apa.

Jika ada yang kurang paham bisa di tanyakan pada kotak komentar

Tv Sony 21" kv-AW21M50 (gambar tidak ada , suara dan osd keluar)

Tadi sore dapet panggilan untuk servis 3 buah tv di rumah tetanggaan RT, sekitar jam 19.00 saya sampai dan pertama saya lihat yg tv sony ,saya bertanya kepada sang empunya tv, kenapa tv sonynya, dia menjelaskan klo tvnya suara ada gambarnya gak ada,kemudian tv saya coba benar saja suara terdengar normal namun gambar tidak mau muncul, saya coba pencet menu osd keluar semua dan setelan gak ada yang salah , kemudian tv saya buka begitu tv terbuka dan mesin saya balik waduh sudah hampir semua menggunakan SMD dan ternyata tv ini bekas jatuh dari mejanya , kemudian tv saya tutup kembali untuk saya bawa pulang dikerjakan di rumah karna masih ada 2 pasien menunggu yang minta di bongkar sekalian, tp alhamdulilah tv yang ke2 dan ke3 bisa selesai, sekitar jam 10.00 saya pamit pulang untuk melanjutkan mengerjakan tv sony di rumah.
sesampainya di rumah tv saya bongkar kembali dan saya catet dulu data2nya tv ini menggunakan ic laba-laba ic tunggal TDA12060H/N1F00 ,memory 24c16 (smd) , suplay menggunakan STRZ6267 , horizontal menggunakan C5885 , vertical STV9302B , sound AN17808A , RGB menggunakan ic TDA6108AJF , dan Flayback menggunakan no seri 8 - 597 - 041 - 20.
kemudian stelah saya catat datanya tv saya periksa ulang satu demi satu tegangan yang keluar saya ukur B+ normal,teg IK keluar 2koma sekian vol ,RGB matrik terukur 2koma sekian vol, 200v keluar 199v, G2 terukur 165v , RGB out 130v dan AGC terukur 0,2 v .
waduh ko tegangan ada yg normal ada yang nggak pikir saya kemudian sparepart yang berhubungan dngan teg yang tidak normal saya ukur satu demi satu kok ternyata masih pada normal, kemudian akhirnya saya ingat klo tv ini abis jatuh dari meja kemudian saya ambil suryokonto (kaca pembesar ) dan saya teliti wah wah ternyata di jalur yang kecil2 ada retakan akibat dari jatuhnya ketika saya ukur pake tester ooooo jalurnya ada bebrapa yg pedot, tanpa basa basi lagi saya sambung jalur yg putus tadi satu demi satu ,begitu selesai tv coba saya hidupkan wah syukur Alhamdulilah tvnya hidup normal, walah walah ternyata aku tertipu oleh jalur putus mudah mudahan pengalaman saya bisa berguna dan jadi pelajaran bagi rekan2 semua jd besok2 lg klo saya dapet servsan tv jatuh dari meja harus lebih teliti lagi melihat jalur2nya apakah ada yang putus ,kemudian tv saya tutup dan tinggal nunggu bayaran  moga manfaat amien..............

RESET PRINTER dan CATRIDGE HP ("Zeroing" of cartridges)

Saya Sertakan naskah asli cara reset hp type 9xx dan reset catridge hp. Permasalahan. : Printer Hp kebanyakan punya penyakit blink setelah di ganti2 catridge. Jadi pada suatu saat printer tidak akan bisa diganti catridge walaupin dengan yang baru. Masalah blink ini sudah banyak terjadi pada hp A3 yang baru HP 1180c dan HP 1220.

Cara reset printer :

1. Masukan catridge yang di anggap bagus (printer masih blink)
2. Matikan printer.
3. Tekan dan tahan tombol power sampai head bergerak lalu lepas.
4. Apabila catridge bagus blink langsung hilang. Printer sudah dpt digunakan.

Cara reset catrridge hp (dibawah telah dijelaskan detail).

1. Pertama tutup dengan selotip titik2 pada catridge yang berwarna Biru. (berapa titik yang ditutup tergantung type catridge).
2. Buka tutup printer lalu masukan catridge pada printer. Tutup kembali
3. Biasanya printer langsung tidak blink.
4. Buka kembali catridge dan cabut selotip yang menempel
5. Tutup titik2 yang berwarna Hijau dengan selotip
6. Buka tutup printer lalu masukan catridge pada printer. Tutup kembali
7. Buka kembali catridge dan cabut selotip yang menempel
8. Catridge sudah bisa digunakan.

InI naskah aslinya

"Zeroing" of cartridges (dump of memory of the printer about cartridges), Printer HP 9xx series stores(keeps) in the memory the information on two last cartridges and color and black (their identifiers and использованое quantity(amount) of ink). In listing on a code 41 it is possible to lo-ok at it. That the printer has apprehended the filled cartridge as new, it is necessary to jam the information on an ended cartridge. To make it it is possible or installation of the third unique картирджа, or симитировав a unfamiliar cartridge for the printer. (All told fairly both for black, and for a color cartridge):

The service menu of printers HP 9xx series
The service menu is caused with the help of buttons on the case. It is necessary for this purpose:
* To include the printer;
* To enter a two-place code of a service command(team), keeping the button of inclusion of a feed(meal);
* To release(let off) the button of inclusion of a feed(meal);

The printer will execute the set action or will unpack(will print out) the required test.

ZEROING OF BLACK CARTRIDGE НР C6615

1. Gain on a table a cartridge the printing head, and contacts upwards.
2. Stick contacts 13 and 23, marked on figure red color.
3. Insert into the printer, press "ОК" after that.
4. Take again a cartridge from the printer and stick contacts 67 and 69, marked with green color. (Together with 67 and 69 contacts it is possible to stick contacts 68 and 6А.)
5. Insert a cartridge into the printer and include the printer.
6. Switch off the printer and take a cartridge from the printer, clean(remove) an adhesive tape from all contacts, wipe carefully all contacts by spirit and insert a cartridge back into the printer

ZEROING OF COLOR CARTRIDGE НР C6578

1. Gain on a table a cartridge the printing head, and contacts upwards.
2. Stick contacts 10, 11, 12 and 13, marked on figure blue color.
3. Insert into the printer, press "ОК" after that.
4. Take again a cartridge from the printer and stick contacts 60, 61, 62 and 63, marked with green color.
5. Insert a cartridge into the printer and include the printer.
6. Switch off the printer and take a cartridge from the printer, clean(remove) an adhesive tape from all contacts, wipe carefully all contacts by spirit and insert a cartridge back into the printer

ZEROING OF CARTRIDGES
НР C6656, С6657

1. To gain on a table a cartridge the printing head, and contacts upwards.
2. To stick the contact marked in figure with green color. To insert into the printer, to press "ОК" after it(he) will swear concerning a cartridge, to give it(him) to unpack(print out) test page and to get it(him) again.

• Not touching the first stuck contact to stick in addition still the second - it agrees shown on figures. To insert into the printer a cartridge with already two stuck contacts, again to wait while it(he) will swear and will print page and again to get it(him) for the further actions.
• To clean(remove) an adhesive tape from the first stuck contact, to insert into the printer, to wait for identifications of a cartridge and again to get it(him).
• To clean(remove) an adhesive tape from all contacts, to wipe spirit.
• ALL! Insert a cartridge - the printer of it(him) identifies, as new, i.e. the information on the identifier of the given cartridge is replaced with another. Certainly it is possible anything and to not glue, if there are in a stock 3 cartridges.
• At whom it has turned out - I ask in a forum.

CERITA JADUL

WAKTU MASIH BARU KERJA DI SERVICE RESMI DI CIREBON CERITANYA DAPAT PANGGILAN (ODS>> OUT DOOR SERVICE) DALAM HATI SEBELUM BERANGKAT WADUUH TV MASIH BARU SDH RUSAK DAN SAYA PUN BELUM BEGITU MENGUASAI TEKNIK TV TERSEBUT.SAMPAI RUMAH CUSTOMER SETELAH SIBA SIBA AKU BUKA TUTUP BELAKANG KERINGAT SDH MENETES DI DAHI (GROGI GROGI DAN......) SEPERTINYA CUSTOMER TAHU KALAU SAYA BELUM PROFESIONAL JADINYA ORANGNYA MONDAR MANDIR DEKAT SAYA KERJA DAN MEMBUAT LEBIH DERAS KERINGAT YANG KELUAR.NGGAK TAHU DARI MANA ADA YANG MBISIKI >>SAYA TARUH SOLDER PANAS DI SAMPING SAYA TANPA TEMPAT SOLDER DAN TAK BEGITU LAMA WADUU WADUUUUH KAKI COSTOMER NGINJAK SOLDER YANG PANAS >>MELEPUH DEH .DALAM HATI ADA RASA BERSALAH YANG SANGAT DALAM TAPI ADA YANG MBISIKI LAGI >>SURUH SIAPA MONDAR MANDIR .AKHIRNYA TV SELESAI DAN SAYA MINTA MAAF ATAS KEJADIAN KAKI INJAK SOLDER.SEBENARNYA MASIH BANYAK CERITA SUKA DAN DUKA SAYA SEBAGAI TEKNISI (WAKTU MASIH DI SERVICE RESMI ATAUPUN SUDAH MANDIRI) DAN KALAU DI INGAT INGAT KADANG TERTAWA SENDIRI >>KOK BISA DULU SEPERTI ITU YAAAHHH.

SETELAH KELUAR DARI SERVICE RESMI TAHUN 1997 AKHIR DARI MASA KERJA TAHUN 1989 AKHIR(BEGITU LULUS SEKOLAH  KERJA) AGAK GAMANG JUGA KARENA CUSTOMER BELUM BANYAK TAPI ALLAH SELALU MEMBERIKAN JALAN JIKA UMATNYA MAU BERUSAHA DAN BEKERJA DENGAN SUNGGUH SUNGGUH.SEORANG TEMAN YANG MASIH AKTIF DI TEMPAT SAYA KERJA DULU MEMBERIKAN INFORMASI ADA KONSUMEN YANG TV NYA RUSAK KEBETULAN DEKAT DENGAN DESA SAYA PADAHAL ORANGNYA LAPOR KE KANTOR EHHH MALAH DI OPER KE SAYA.NAMUN INILAH ENTRY POINT YANG MEMBUAT SAYA SEKARANG BISA DI KATAKAN BAGUS HINGGA SAAT INI SEBAGAI TEKNISI DI DESA TERSEBUT>> DESA KALIMEANG CIREBON>>YANG PERTAMA SEBAGAI CUSTOMER SAYA ADALAH BAPAK EEN . PADA WAKTU ITU BELUM BANYAK TEKNISI YANG BISA DI PANGGIL KE RUMAH CUSTOMER KALAU SAYA SUDAH TERBIASA BEKERJA DI PANGGIL (PENGALAMAN DI SERVICE RESMI ) DAN YANG MENJADI CUSTOMER PUAS ADALAH TV NYA CEPAT SELESAI KARENA SKILL TEKNIK DAN SAYA SELALU MEMBAWA SPAREPART YANG FASTMOVED.AKHIRNYA DENGAN IKLAN MULUT BY MULUT ALHAMDULILLAH SEKARANG MERAMBAH DESA DESA DI SEKELILINGNYA >>BIASANYA DARI CUSTOMER  KE SAUDARA KE TEMAN DAN TEMANNYA PUNYA TEMAN DAN BERIKUTNYA DAN BERIKUTNYA.

ITULAH MANFAAT DARI SEORANG TEMAN DAN RIZKI ITU DATANG DARI ALLAH DENGAN PERANTARA DARI SEGALA MACAM CARA SALAH SATUNYA DARI TEMAN.

TERIMA KASIH BUAT TEMAN AKU ARI KOSAMAN SAMPEYAN THE BEST FRIENS

TV LG CW 81BLG21FU6TL (FLAT) HORISONTA JEBOL TERUS

TV LG FLAT INI SERING RUSAK TRANSISTOR HORISONTAL NYA. JIKA TV LG INI RUSAKNYA MATI TOTAL CHECK TRANSISTOR HORISONTAL OUT JIKA SHORT ,JANGAN LANGSUNG ANDA GANTI DAN PASANG.CARA YANG BENAR ADALAH SETELAH TRANSISTOR HOR OUT DI LEPAS UKUR TEGANGAN B + NORMAL TIDAK (115 VOLT) JIKA SDH OK LANGSUNG KE CAPASITOR RESONANSI YAITU C 414 (15 N/2000V DAN C 406 27 N /630 VOLT) DEKAT FLYBACK LAIN TYPE LAIN NILAI CAPSITOR >>COPOT DARI PCB UKUR PAKAI AVO RANGE 10 K (JIKA TDK PUNYA TEST CAPASITOR) JIKA OPEN ATAU JARUM TIDAK BERGERAK SEDIKIT PUN BERARTI CAPSITOR TERSEBUT RUSAK (KERING).UNTUK PENGGANTIAN TRANSISTOR TRANSISITOR C 6090 (BAGUS AGAK MENGKILAP) KALAU TIDAK ADA YANG BAGUS BISA DI GANTI DENGAN TYPE C 5296 (YANG BAGUS) BIASA UNTUK TV CINA TAPI AGAK BESAR.

Tips Perawatan Printer Inkjet

Sebenarnya tidak ada yang istimewa dalam tips perawatan printer atau cara merawat printer. Namun kalau hal itu kita lakukan dengan benar akan sangat berpengaruh terhadap kinerja dan usia pakai printer kita.

Berikut ini saya sharing tips perawatan printer atau cara merawat printer, khususnya Inkjet printer yaitu yang menggunakan Tinta Cair :

1. Gunakan printer secara berkala dan teratur. Jangan membiarkan printer “nganggur” dalam waktu yang cukup lama. Setiap hari atau dua hari sekali printer harus dipakai untuk mencetak paling tidak 2 – 3 lembar dan pastikan hasil cetakannya sempurna. Usahakan cetakan berimbang dalam hal warna. Artinya jangan warna hitam saja, tetapi cetaklah tulisan/gambar yang mengandung unsur warna hitam, merah, kuning dan biru (warna-warni) sehingga diharapkan seluruh Head bekerja semua. Hal ini bertujuan menjaga agar tinta pada seluruh Print Head tidak mengering/menggumpal.
2. Jangan biarkan Cartridge/Ink Tank kosong dalam waktu cukup lama. Segera isi Cartridge apabila tinta mulai kosong/habis.
3. Dalam melakukan isi ulang/refile khususnya saat melepas cartridge, jangan sampai menyentuh pin CMOS (ditandai dengan gambar telapak tangan yang di silang). Pin tersebut sangat sensitif (bisa rusak) akibat listrik statis yang berasal dari tubuh kita.
4. Gunakan merk tinta yang sama saat isi ulang/refile. Kalaupun berbeda pastikan tinta pada cardtridge telah benar-benar kosong/habis. Hal ini untuk menghindari adanya reaksi penggumpalan tinta akibat merk  tinta berbeda yang dapat menyumbat lubang tinta pada Head. Ini yang biasanya sering dilupakan dalam tips perawatan printer.
5. Saat mencetak  gunakan kertas yang bersih dan masih “layak” artinya tidak lusuh atau “lecek” karena kertas yang lusuh dapat menyebabkan macet/berhenti mencetak atau “mbulet” akibat kertas yang slip pada rol printer. Selain itu kertas yang berdebu dapat menyebabkan debu nempel ke Head.
6. Bersihkan printer yang kotor menggunakan kuas atau lap dengan kain. Khusus bagian dalam gunakan kuas kecil untuk dapat mencapai sela-sela yang sulit. Saat melakukan pembersihan pastikan printer dalam keadaan OFF atau Mati total (kabel listrik tercabut).
7. Matikan printer sesuai prosedur, yaitu dengan menekan dulu tombol “Off” kemudian mencabut kabel yang terhubung ke listrik. Jangan langsung mencabut kabel listrik-nya. Karena pada saat itu System Bios printer masih bekerja/aktif. Ini juga sering dilupakan dalam cara merawat printer. Kalau hal itu sering dilakukan akan menyebabkan System Bios error (printer error/rusak pada system) dan harus dilakukan Erase dan Flash ulang BIOS EEPROM. Dalam kondisi ekstrim hal tersebut dapat merusak BIOS secara Hardware (IC BIOS/EEPROM rusak) dan itu termasuk sangat parah. Selain itu mematikan printer dengan mencabut langsung kabel listriknya menyebabkan Capping Head printer saat itu mungkin belum pada posisi park yang benar sehingga dapat menyebabkan tinta mengendap dan mengering pada Head.
8. Gunakan penutup printer supaya terlindung dari debu. Kamu dapat menutupnya rapat dengan kain sehingga masih ada pertukaran udara. Jangan menggunakan penutup (menutup rapat) dengan plastik karena udara lembab dapat mempercepat kerusakan printer.
9. Kalau printer sering digunakan (biasanya untuk kantor) jangan sering-sering mematikan printer pada setiap habis ngeprint. Biarkan printer tetap menyala. Hal ini untuk meminimalisir Over Hit Counter pada Limit Counter BIOS. Semua printer memiliki batasan jumlah mencetak (rata-rata 2000 kali). Setiap kita menyalakan printer maka Counter akan bertambah (dianggap 1 kali mencetak). Bayangkan kalau selama jam kerja (misal 8 jam) kita mematikan dan menyalakan printer sampai 10 kali atau 20 kali….?!! maka hal tersebut akan mempercepat kita melakukan RESET Counter pada BIOS printer kita.
10. Jangan terlalu sering mencetak gambar / tulisan yang dipertebal atau Fill dengan kepadatan yang tinggi karena akan memperberat kerja Head yang otomatis akan memperpendek usia Head.
11. Jangan terlalu sering mencetak gambar / tulisan yang dipertebal atau Fill dengan kepadatan yang tinggi karena akan memperberat kerja Head yang otomatis akan memperpendek usia Head.
12. Bersihkan/cuci Busa/Spon Penghisap tinta yang ada dibagian Dalam printer paling tidak 1 tahun sekali atau kalau dirasa daya hisapnya mulai melemah. Biasanya ditandai dengan tidak berjalannya Proses Cleaning Head atau ada luberan tinta dibagian dalam printer. Kalau hal tersebut dibiarkan bisa berbahaya bagi rangkaian elektronik/mekanik printer. Pada beberapa kasus dipakai trik yaitu dengan mengeluarkan slang yang masuk  penghisap dan ditampung pada wadah tersendiri diluar. Khusus yang no.12 ini kalau kamu belum berpengalaman bisa minta bantuan teknisi.

Tips Perawatan Printer atau Cara Merawat Printer diatas kalau kita laksanakan dengan benar dapat mengoptimalkan kinerja printer dan memperpanjang usia pakai printer kita..

Semoga berguna buat Sobat

LG KALAU TERANG PROTECT

TV LG INI CUKUP MEMBUAT PENASARAN KARENA NGGAK KETEMU KETEMU PENYAKITNYA.TV LG MODEL CF-51F84 DENGAN NOMER CHASIS MC-007B.SAYA NGGAK SEMPAT CATAT KOMPONENNYA YANG PASTI MESIN TV INI PAKAI MODUL (PCB NYA ADA YANG BERDIRI)SEPERTI TV LAMA. KALAU NGGAK SALAH IC DEF JUNGLE NYA PAKALI MACRONAS.KERUSAKAN NYA KALAU AGAK PANAS TV KEMBALI PROTECT APALAGI KALAU GAMBAR DI BUAT TERANG CEPET SEKALI PROTECTNYA.DALAM HATI WAHHH GAMPANG NIH,TANPA UKUR SAYA GANTI YANG BIASA BIKIN PROTECT TV LG DI ANTARANYA >>>ELCO 4,7 mikro /160VOLT (FITER DI TRAVO HORISONTAL) >>4,7 mikro /50 VOLT YANG DARI IC DEF JUNGLE HOR OUT KE BASIS DRIVER TRANSISTOR HORZ.DAN TAK LUPA SOLDER ULANG YANG AGAK KENDOR PARTNYA.COBA DI NYALAKAN  TUNGGU DAN TUNGGU WALAHHH KOK STANBY LAGI (APANYA INI) SECARA VISUAL GAMBAR SANGAT BAGUS,COBA DI BALIK LAGI MESINNYA UKUR SANA UKUR SINI NGGAK KETEMU SING RUSAK KOMPONENE PART UNTUK ABL SEMUA NORMAL.COBA SAYA NYALAKAN LAGI SAYA BUAT GAMBAR AGAK GELAP DAN TEST (NGGAK MATI MATI/PROTECT) COBA SAYA BUAT TERANG KEMBALI PROTECT TAPI KALAU FEATURE EYE DI AKTIFKAN JUGA NGGAK MATI MATI/STBY.>>>KESIMPULAN TV INI TAKUT TERANG .SETELAH SEKIAN LAMA NGGAK KETEMU AKHIRNYA AKU PUTUSKAN PAKAI SENJATA PAMUNGKAS NAMANYA DOUBLE GOBLOK( GOBLOK GOBLOKAN) ATAU BODOH BODOHAN ISTILAH SUROBOYOKU.AKHIRNYA KETEMU JUGA PADAHAL DALAM HATI NGGAK MUNGKIN ELCO INI BISA BIKIN PROTECT, DAN YANG MEMBIKIN PROTECT ADALAH ELCO C 872( 100 mikro/160 volt SETELAH COIL B+) TERNYATA SETELAH SAYA ANGKAT AGAK KOROSI SEDIKIT.. PADAHAL BIASANYA KALAU ELCO INI RUSAK GAMBAR NYA BERGERIGI ATAU ADA GARIS GARIS HORISONTAL DARI KIRI KE KANAN KEMUNGKINAN ELCO INI BERPENGARUH PADA FREKFENSI HORISONTAL SAMA DENGAN ELCO 1 mikro /160 volt KALAU KERING FREQUENSI HOR NAIK DAN MEMICU PROTECT.SETELAH PENGGANTIAN ELCO 100 mikro /160 volt tv NORMAL TIDAK PROTECT LAGI.ALHAMDULILLAH

Tv HiSense Tc2196 kerusakan vertical

kemaren dapet garapan tv HiSense 21" model type Tc2196 dengan keluhan setelah tv di setel setengah jam gambar tv terlihat ter tutup di bagian atasnya menjadi menghitam, kemudian tv saya buka dan tidak lupa tuk mencatet data tv tersebut yaitu ic program menggunakan ic NP83C266BDRNA ,memory menggunakan seri PCF 8594 C-2 , ic croma OM 8838 PS ,RGB menggunakan ic TDA6107Q , suplay D5703 ,horizontal D5702 , vertical TDA 8356 , ic suara TDA 7057 AQ , tone controle suara  TDA9859 , FBT 25-3311 (untuk data fbt mohon maaf jika salah karna tulisan di body sudah buram ) .
setelah saya buka tv saya bersihkan dan saya teliti dan cek ternyata banyak solderan yang retak dan beberapa elco vertical sudah kurang bagus, stelah penggantian dan penyolderan ulang di bagian vertical Alhamdulilah tv dapat kembali nyala normal,moga manfaat aminnnnnnn...........

Memperbaiki Kartu Memori (MMC) Yang Rusak

Ada beberapa faktor yang dapat menyebabkan terjadinya kerusakan pada kartu memori, antara lain :

• Adanya pengaruh medan magnet yang kuat;
• Kesalahan waktu mencabut atau memasukkan kartu memory ke slot memori yang mengakibatkan terjadinya kerusakan fisik;
• Panas yang berlebih;
• Kartu memory sering dipindah-pindahkan ke perangkat lain, misalnya kartu MMC handphone, kita pasangkan ke kamera digital, dan lain-lain;
• dsb.

Kerusakan pada kartu memori ini diistilahkan memori corrupt, ini terjadi karena rusaknya sistem file (bukan kerusakan fisik) ciri-cirinya, yaitu memorinya tidak terdeteksi, atau terdeteksi tetapi tidak bisa dibuka. Disini kita akan mencoba memperbaikinya dengan cara memformat kartu memori tersebut caranya sebagai berikut :

Menggunakan card reader yang terhubung ke PC, Caranya, Format lewat menu Windows Explorer.

• Cabut kartu memori dari ponsel, masukkan ke memori card reader. Perhatikan : Jangan sembarangan mencabut memori dari ponsel. Khususnya pada ponsel dengan slot memori hotswap seperti pada N70, gunakan menu “Remove Memory” untuk mencabut memori ketika ponsel aktif. Untuk ponsel tanpa menu “Remove Memory”, sebaiknya nonaktifkan ponsel terlebih dahulu.
• Cari drive kartu memori (lihat di menu Windows Eksploler), misalnya pada drive (D,E,F,G,H atau lainnya). Jika memori sudah terbaca, klik tombol kanan mouse, dan pilih menu ‘Format’.
• Selanjutnya muncul pilihan jenis format (FAT, FAT32 dan NTSC), pastikan Anda memilih sistim format file FAT.
• Klik tombol ‘Format Now’ dan tunggu hingga selesai.

Jika muncul pesan ‘error’ kemudian PC tidak bisa memformat lagi, gunakan cara lain yakni format lewat menu Command Line.

Format lewat Command Line

• Di PC, klik Start --> Run, dan ketik CMD. Jendela Command akan terlihat pada mode DOS prompt.
• Selanjutnya ketik FORMAT h: / FS:FAT (h=drive letak kartu memori, jika kartu memori terletak di drive g, maka tulis g)
• Tunggu hingga selesai.

Jika masih muncul masalah pada kartu memori, silahkan gunakan memory card reader lain. Tetapi jika memang sudah tidak bisa dipulihkan kembali, terpaksa kartu memori tersebut harus ditukar dengan penjualnya, jika masih bergaransi.

Format dengan Software

Selain dengan cara diatas, format kartu memori yang bermasalah bisa juga dilakukan dengan menggunakan software khusus. Misalnya untuk kartu MMC tersedia software MMCmedic yang bisa didownload dari www.n-gage-help.com.

Semoga bermanfaat. Komentar Anda Sangat Bermanfaat Bagi Perkembangan Blog InI

SHARP data eep corrupt

Tadi pagi dateng seorang temen seprofesi yang datang ke rumah membawa sebuah tv SHARP type 14R20MK II , tv ini sudah di coba dikerjakan oleh temen saya tetapi belum selesai juga, menurut penuturan nya tv ini rusak di vertical kurang lebar di bagian bawahnya, trus di pinggirnya kurang lebar sedikit dan suara tidak keluar sama sekali, menurut dia ic verticak sudah coba di ganti bahkan sampai di resisitor SMDnya ,tetapi belum juga membuahkan hasil, tegangan sudah di cek ternyata masih normal semua, wah bingung aku mas katanya, setelah mendapat keterangan kemudian tv saya buka dan saya cek mulai dari solderan serta tegangan nya ternyata memang masih dalam keadaan normal, oh ya tuk data2 tv ini yaitu  menggunakan ic tunggal TDA9381PS/N2/1/0542 , ic memory 24c04 , suplay menggunakan STR F6653 , Horizontal D1877 , ic vertical menggunakan TDA8357J , ic suara TDA7056A , dan FBT menggunakan F0193PEN1-SA
karna semua tegangan dan komponen tidak terlihat ada kejanggalan /kerusakan maka dengan tidak ragu2 lagi saya ambil solder dan sedotan dan jebrat jebret akhirnya ic 24c04 terlepas, kemudian saya ambil alat copy memory dan tidak lupa untuk memback up dahulu data yanga ada, da saya pilih salah satu file tv sharp yang ada dan saya copy ke ic 24c04 tadi kemudian ic saya pasang kembali ke tv, setelah itu saya coba tuk menghidupkan tv dan apa yang terjadi ternyata tv dapat menyala dengan normal , wah ternyata data eep tv ini corrupt seperti kasus tv polytron kemaren , karna chanel masih kurang complit maka saya auto search dan gambarpun nongol semua kemudian tv saya tutup dan Alhamdulilah tinggal nunggu bayaran ,semoga pengalaman saya bisa bermanfaat dan berguna amien....

TV POLYTRON keluar tulisan AGEING

Dateng tetangga jauh tetapi masih satu desa juga,dia dateng membawa Tv polytron 29" type MX- 3070 ,menurut penuturan nya tv ini masih hidup gambar normal, suara ada walaupun kecil, tetapi tuk semua tombol tidak ada yang berfungsi baik di tv maupun di remot kecuali tombol chanel dan Av , dan terdapat tulisan AGEING serta osd tidak keluar,
Data tv ini yaitu, ic program menggunakan ic HBM 04-02 (tempel di bawah pcb) , memory 24c08 , ic croma menggunakan STV 2286H , RGB menggunakan ic TDA6108JF , suplay menggunakan Fet W10NK80Z , horizontal menggunaka 2001HI , vertical STV 9603B , ic suara TDA 2030A , ic tone audio AN5891K , FBT menggunakan type FUH 29VH02  29SF11MH .
menurut pengalaman kerusakan seperti ini di sebabkan oleh data eep yang corrupt  dan setelah melalui pengecekan yang panjang akhirnya saya mencoba untuk mengisi data dari ic HBM 04-01 di karenakan saya tidak mendapatkan data dari ic HBM 04-02 ,tetapi walaupun selisih satu angaka dari type ic HBM ini syukur Alhamdulilah data tersebut cocok tanpa harus merubah parameter tv, saya hanya memprogram ulang siaran dengan auto search di karenakan chanel yang belum lengkap itu saja.
tambahan :
kerusakan tv ini di sebabkan tv ini menggunakan remot multi yang untuk tv polytron menggunakan kode 115, dan menurut pengalaman saya untuk remot multi yang untuk polytron menggunakan kode 214 saya rasa aman aman saja .
semoga pengalaman saya bisa bermanfaat amin...

CETAK GARIS TIDAK SEMPURNA PADA PRINTER CANON

Cara mudah untuk memperbaiki printer canon apabila anda mencetak garis atau tabel dengan hasil cetakan tidak lurus atau semprna yaitu dengan cara membersihkan papan sensor (encoder) berupa lembar plastik panjang yang berada didepan van bell penggerak catige printer, bersihkanlah dengan tissue atau kapas sampai benar bersih..

Dengan rincian kerja sebagai berikut:

1. Printer dalam keadaan hidup
2. Buka kap atas printer
3. Carige tinta akan berjalan kesamping kiri atau tengah sesuai dengan type printernya

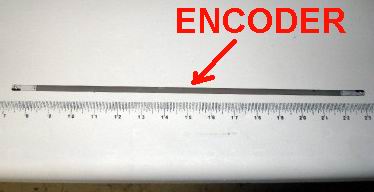

4. Bersihkanlah papan sensor tersebut dengan tissue atau kapas
5. Bersihkan juga yang berada di belakang cartige
6. Dengan cara mendorongnya secara manual ke samping kanan
7. Apabila papan sensor sulit dijangkau bukalah casing atas printer
8. Buka dua buah baut yang berada didepan printer biasanya ada 2 di kiri dan kanan
9. Buka konci pengait kecil didepan dan kiri juga kanan printer
10. Buka juga dua konci pengait besar di belakang printer
11. Angkat casing atasnya dengan hati-hati tentu kondisi printer dalam kedaan mati
12. Lalu bersihkanlah papan sensor sepanjang roll jalannya cartige
13. Tutup kembali dengan sempurna seperti semula
14. Coba cetak garis atau tabel..
15. Gimana hasilnya??

Selamat mencoba..

Reset HP Catridge [ HP 21, 22, 27, 28, 56, 57, 58 ]

Tutorial ini dibuat untuk membantu temen-temen yang sedang mengalami masalah reset cartridge HP. Biasanya kalau cartridge sudah diisi ulang, maka estimated ink level pada HP Tool Box akan terlihat kosong. Nah, agar estimated ink level penuh lagi maka cartridge HP anda perlu direset. Ini dia caranya : Untuk reset cartridge printer HP [ HP 21, 22, 27, 28, 56, 57, 58 ]

• Refill cartridge HP anda menggunanakan tinta reffil favorit anda.

• Ikuti diagram di atas, tutup plat elektronik yang ditanda dengan warna biru dengan isolasi bening (hati-hati, jangan menutup area lain).
• Masukan cartridge ke dalam printer. Printer akan memberitahukan ada problem pada cartridge anda. Abaikan peringatan ini. Printer akan mencetak halaman alignment.
• Ambil cartridge dari printer. lepaskan isolasi. Tutup plat elektronik yang ditandai dengan warna merah.

Catatan : warna biru dan merah hanyalah ilustrasi. Anda jangan memberi warna pada cartridge HP anda.

(Jangan sampai pada saat menutup pin seperti di atas. Ingat tutup pin warna merah dan biru aja)

• Ikuti langkah no. 3.
• Cabut cartridge dari printer untuk yang terakhir kali. Lepas  isolasi yang menutup plat elektronik. Tempatkan kembali cartridge pada printer. Printer seharusnya mencetak halaman alignment dan estimated ink level pada toolbox seharusnya terbaca penuh.

Pas nutup pin, pin yang laen jangan sampe ketutup. Kalo selotip dah di lepas dua-duanya trus masih muncul “Catridge(s) incorrectly installed” coba bersihin pin-pin yang ada pada gambar di catridge pelan2 pake penghapus, stop process hpqste08.exe dari task manager trus jalanin lagi HP Solution Center. Kalo tidak bisa juga silakan hubungi service center printer HP terdekat.

Semoga membantu

Data option bit Polytron

*POLYTRON DIVA XBR+RADIO-HBT00-01G
OPTION0= 0110 0101
0PTION1=  1100 1000
OPTION2= 0001 1001
OPTION3= 0000 1101
OPTION4= 0001 0011
OPTIONLANG=0000 0001



*TZ30V75 hbt-00-01g
OPTION0=0100  0101
OPTION1=1001  1000
OPTION2=0001  1001
option3=0000  1100
option4=1011  0000
lang   =0000  0001



*polytron U-SLIM PS30UV25B
OPTION0 0110 0101
OPTION1 1100 1000
OPTION2 0001 1001
OPTION3 0000 1101
OPTION4 0011 0011
OPTIONLANG 00000001



*MX14323
HBM-00-01H
OPTION0 01111001
OPTION1 10001010
OPTION2 11000011
OPTION3 00001000



*POLYTRON PN20123KA*
OPTION BIT HBK-00-01
OPTION0 11011011
OPTION1 11111101
OPTION2 11000011
OPTION3 11111110



*POLYTRON PN 20P123*
HBM-00-11
OPTION0  1011 1010
OPTION1  1100 1110
OPTION2  1100 0011
OPTION3  0000 0110



*HBT-00-01G*
Polytron MX minimax
OPTION0 01000011
OPTION1 10011010
OPTION2 00001001
OPTION3 00011100



*HBT-00-02G*
Polytron DIVA
option setting polytron DIVA flat
HBT-00-02GH
op0= 0100 1011
op1= 1101 1010
op2= 0110 1001
op3= 0001 1101



*OPTION BIT POLYTRON MX1503R*
tv polytron MX5203R
option 0 01000111
option 1 10011010
option 2 00001001
option 3 00011101



*POLYTRON MX5203MS*
OPTION0: 00111010
OPTION1: 10001110
OPTION2: 11000011
OPTION3: 00001100



*Polytron PS-5225, uC= HBT-00-04G DIVA + FM radio
op0= 0110 0001
op1= 1101 0010
op2= 0000 1001
op3= 0000 1101
op4= 0001 0011
op5= 0000 0000



*POLYTRON MX1503-RIW+RADIO*
OPTION0:00000001 01H
OPTION1:10010010 92H
OPTION2:00001001 09H
OPTION3:00001101 0DH AKTP RADIO
OPTION4:00010000 10H
OPTION5:00000000 00H
OPTLANG:00000001 01H



*HBT-00-04G*
OPTION0=0100 0001 audio
OPTION1=1001 0010
OPTION2=0000 1001
OPTION3=0000 1100
OPTION4=0001 0000
OPTION5=0000 0000
OPTIONLANG 0000 0001



* DIGITEC HBT-00-01G*
OPTION0 01000011
OPTION1 10011001   UBAH LOGO dari digitec ke polytron
OPTION2 00001001  UBAH LOGO dari diva ke off
OPTION3 00010100  aktifkan radio pakai HBT-00-04G
OPYION RADIO op3= 0000 1101



*HBT-00-02G, DIVA, subwoofer
OPTION0 0100 1011
OPTION1 1101 1010
OPTION2 0110 1001
OPTION3 0001 1101



*MX-51P65DIPE, NICAM STEREO/PN 20P123
OPTION0 1011 1011
OPTION1 1100 1110
OPTION2 1100 0011
OPTION3 0000 0110


*Polytron Minimax nicam & zweiton stereo + subwoofer.
op0= 10111011
op1= 11001110
op2= 11000011
op3= 00000110


*Polytron DIVA flat- subwoofer + FM radio
model PS-5225, uC= HBT-00-04G
op0= 0110 0001
op1= 1101 0010
op2= 0000 1001
op3= 0000 1101
op4= 0001 0011
op5= 0000 0000


*POLYTRON ULTRA SLIM PS52UV22RM (HBT 01 04G smd)
Opt 0:00000101
1:10000000
2:00001001
3:00001001
4:00010010
5:00000010
Lang:00000001


*POLYTRON PS52SV60 (HBT 01 01G) subwoofer
Opt 0:01100101 65H
1:11001000 C8H
2:00011001 19H
3:00001101 0DH
4:00010011 13H
LANG:00000001 01H

Copy paste dari blog  Sahabat

Catatan Persamaan Flayback

DATA FBT goldstar
BSC25-Z305A
BSC25-Z3201
FCM20B058
154-064
154-177B
1=HOT 2=180V 3B+ 4=GRND 5=16V 6=24V 7=40V 8=ABL 9H/T 10=AFC

FCG 2045BL
BSC 24-0406D
1=HOUT 2=180V 3=B+ 4=GRND 5=24V 6=16V 7=ABL 8=H/T 9=NC 10=NC

154-138K
1=190V 2=NC 3=HOUT 4=AFC 5=B+ 6=43V 7=ABL 8=GRND 9=12V 10=H/T

BSC 22-2314H
154-189C
JF 0501-1206
1=HOUT 2=B+ 3=180V 4=16V 5=26V 6=H/T 7=GRND 8=ABL 9=AFC 10=NC

BSC 24-01N4004U
1=HOUT 2=B+ 3=+13V 4=-13V 5=GRND 6=H/T 7=AFC 8=ABL 9=NC 10=NC


6174Z-8040C
1=HOUT 2=185V 3=B+ 4=GRND 5=-14V 6=+14V 7=GRND 8=ABL 9=H/T 10=AFC

MC-FBC-015
LCE CF 0854
1=HOUT 2=B+ 3=GRND 4=AFC 5=185V 6=H/T 7=25V 8=15V 9=GRND 10=ABL

CINO=
BSC25-4813
BSC 25-N0301CY
BSC 25-1003A
BSC 25-Z603F
BSC 25-09N20ER
BSC 25-N0312A
BSC 25-T1010A
BSC 24-N40G1
BSC24-01N4001M
BSC24-014001D
BSC25-N0321
BSC25-N1534
BSC25-N1634
BSC25-Z1003
BSC25-Z2705
BSC25-Z2706
BSC25-N0313
1=TP 2=HOUT 3=TP  4=B+ 5=TP 6=TP 7GRND 8=H/T 9=ABL 10=180V


CINO=
BSC 25-4803T
BSC 25-4804TC
BSC 25-03F69F
BSC 25N1616T
BSC 25-03P79
BSC 25-N0449
BSC 24-01N36
BSC 23-N0124R
BSC 22-01016H
BSC 25-0236
BSC 25-03P79
BSC 25-N0803A
BSC 22-N65T
BSC 25-0251
BSC 25-3604V
L 40B10602
1=C.2=B+.3=NC.4=AFC.5=GRND.6=H/T.7=ABL.8=TP


CINO 25”
BSC 25-2120R
BSC 25-4903
BSC 23-01N36A
BSC25-2004 PR
 BSC 25-05N2125F
BSC-24-01N36
BSC 25-2120R
COL - B+ - NC - AFC - GND - H - ABL - NC - NC


SHARP
FA100WJ  29"
F0101KM-SA
F0141PE-M
F0102KM-SA
F094
FA061WJ-SA
FA060WJ-SA
FA135
F0147
BSC-250216F
FA093WJ-SA
1=hout 2=B+ 3=ground 4=24vol 5=12vol 6=afc 7=180vol 8=grn 9=h/t 10=ABL


FO193PEN1-SA
Fo194
1=hout 2=B+ 3=ground 4=45vol 5=16vol 6=afc 7=180vol 8=grn 9=h/t 10=ABL


KONKA
BSC 25-0106
BSC 25-2678S
JF 0501-19188
1=C 2=180VOL 3=B+ 4=GRND 5=AFC 6=16VOL 7=ABL 8=H/T 9=NC 10=NC

FCM 2015HE
FCM 14A032
C _ B+ _ Abl _ 24v _ Heater _ 16v _ 180v _ Gnd _ Nc _ Abl

Persamaan fbt samsung
FCA173 el
FOK 14A001
HR8628
FSV14A001
 FSV14A004


TCL=
BSC 25=0252S
1=C.2=B+.3=NC.4=NC.5=NC.6=AFC.7=GRND.8=ABL.9=200VOL.10=H/T

TCL
JF0501-1619
BSC25-0299D,
185V _H+_AFC_B+_16V_24V_ABL_GND_NC_H/T

POLYTRON
JF0501-19577
H_B+_GRND_+VID_+VID_H/T_NC_BCL_12VOL_HSINC-12VOL


POLYTRON 29”
FUH29VH02 180vol sekunder
FFA97018L 180vol primer
H_B+_GRND_+VID_+VID_H/T_NC_BCL_12VOL_HSINC-12VOL



PANASONIC
ZTFN82014A
1=C .2=B+ .3=NC .4=12V .5=grnd lewat R. 6=H/T .7=GRND .8=ABL .
9=-12 .10=180V .


PANASONIC
TLF4N052
1=C  2=B+  3=NC  4=24V  5=H/T  6=180V  7=GRND  8=grnd    9=12V  10=ABL


INTEL
154-064G
154-177E
154-064D
C-180V-B+112V-BOST-24V-12V-GRND-ABL-H/T-AFC

copy paste blog  Sahabat
